Conditions générales à garantir pour l’accès avec un camion (Mix-Mobil, support de silo, weber mobil, citerne d’insufflation) :
- pas d’accès limités
- au moins 40 tonnes
- au moins 4 m de haut
- au moins 3.5 m de large
- ceci est également valable pour les ponts, les tunnels, les routes privées, etc.
- Il faut garantir l’accès par la route également en hiver (déneiger, saler, etc.)
- Capacité de charge suffisante du lieu d’installation (pas de cave par ex.)
- Un barrage est recommandé dans les rues ou places très fréquentées (demander l’autorisation à la commune)
- Le Mix-Mobil et le support de silo seront basculés. Il faut donc faire attention à ce que des lignes électriques, des arbres, des bâtiments ou autres éléments ne viennent gêner l’opération. Il faut garantir une distance minimale de 1 m par rapport aux caténaires (tramways ou trolleybus par ex.).
- Un système de lavage approprié est nécessaire pour le nettoyage des machines, des tuyaux et de l’équipement (benne étanche de plus de 500 litres par ex.).
Consommation d’eau
De l’eau en quantité suffisante est nécessaire pour assurer un gâchage rapide et sans interruption du mortier. En règle générale, une conduite standard de ¾ pouce et une pression d’eau de 6 bars suffit. Pour les grands chantiers, deux conduites de ¾ pouce ou une conduite de 1 pouce sont nécessaires. L’entrepreneur doit demander une autorisation auprès de la commune pour prélever de l’eau à partir d’une borne d’incendie.
Des pompes d’aspiration et de surpression sont mises à disposition sur demande préalable. Il faut toutefois n’utiliser qu’une eau du robinet propre.

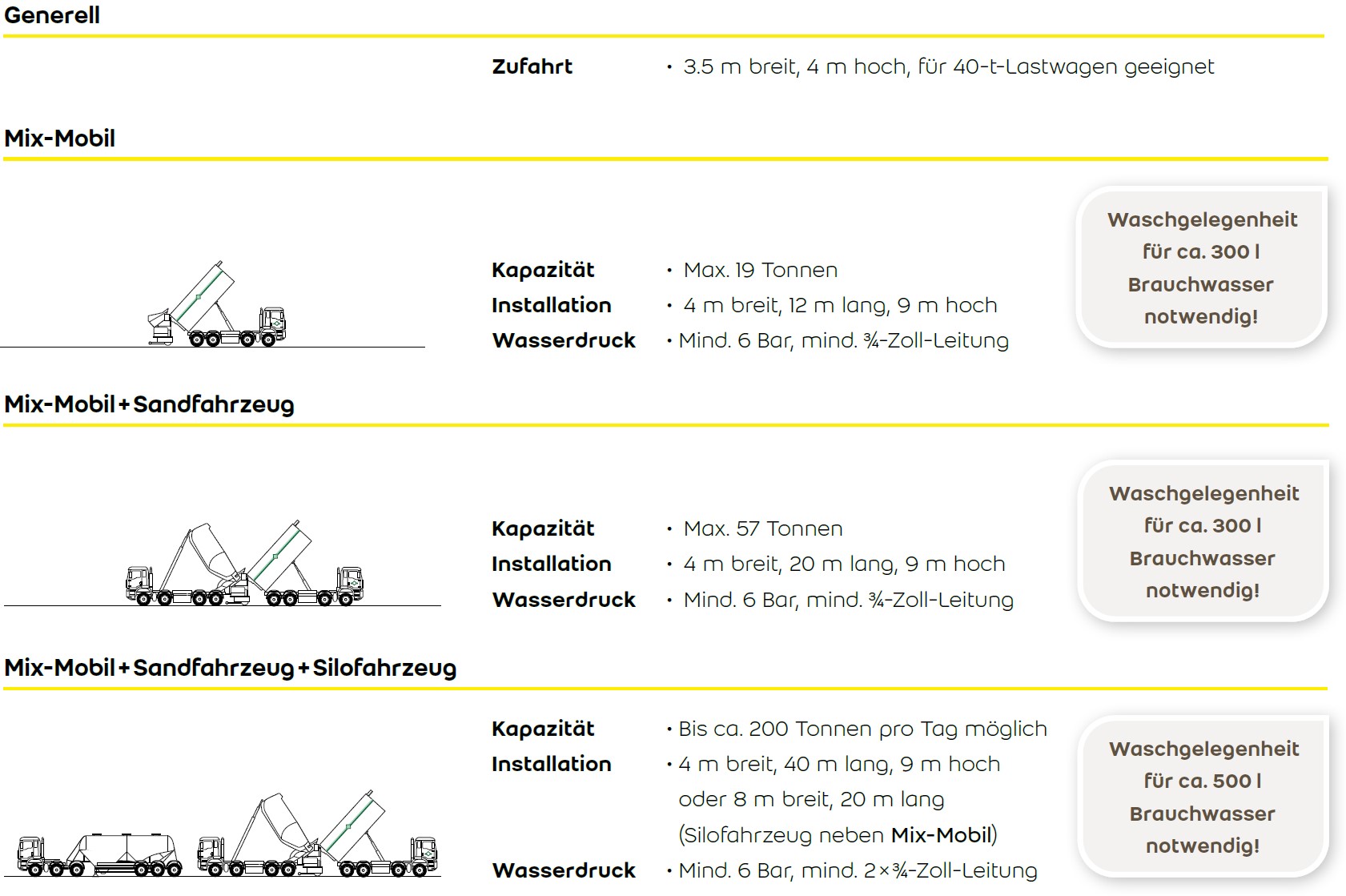

Encombrement
Mix-Mobil
Mix-Mobil Solo
- Largeur: 4 mètres
- Longueur: 12 mètres
- Hauteur: 9 mètres
Mix-Mobil + transporteur de sable (ou remorque)
- Largeur: 4 mètres
- Longueur: 20 mètres
- Hauteur: 9 mètres
Mix-Mobil + transporteur de sable (ou remorque) + véhicule-silo
Pour les plus grands chantiers, du liant est nécessaire en plus de l’apport de sable supplémentaire.
- Largeur: 4 mètres
- Longueur: 40 mètres
- Hauteur: 9 mètres
Le véhicule-silo peut également se trouver à côté du Mix-Mobil, les distances suivantes sont alors nécessaires:
- Largeur: 8 mètres
- Longueur: 20 mètres
- Hauteur: 9 mètres

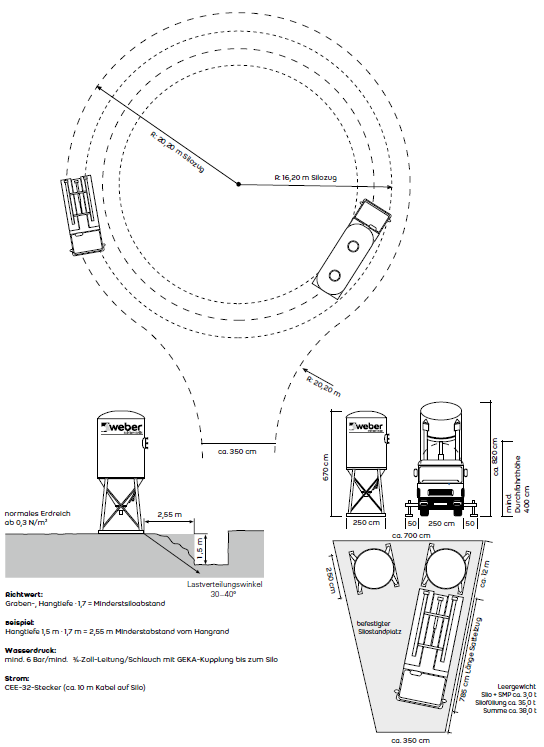

Silo
- Un emplacement de 3 x 3 m doit être garanti.
- L’emplacement doit être sécurisé contre tous glissement latéral et affouillement.
- En cas de mise en place à proximité de fouilles ou de fossés, il faut faire attention à ce que la distance de sécurité nécessaire soit garantie. Celle-ci est définie dans le règlement Construction et planification (DIN 4123). La valeur indicative, profondeur de fossé ou de pente x 1.7 = distance du silo au bord du fossé, sert d’aide pour les directives de pose de silo.
- Si des silos sont déposés dans une zone de trafic public, il faut alors demander une autorisation correspondante aux autorités.
- Le poids total d’un silo entièrement rempli est de 30 t env., la charge au sol correspond à 0,3 N/mm² max. Par conséquent, la capacité de charge de l’emplacement doit être garantie.
- Il faut enlever la saleté des cadres des silos avant le transport. Les conduites d’insufflation et de purge ainsi que les clapets de fermeture des silos doivent être fermés.
weber mobil
- Largeur: 4 mètres
- Longueur: 12 mètres
- Hauteur: 4 mètres
Conditions spécifiques au produit
Chape fluide de Mix-Mobil
Capacité du produit:
- Mix-Mobil seul: max. 19 tonnes
- Mix-Mobil + transporteur de sable: max. 57 tonnes
- Mix-Mobil + transporteur de sable + véhicule-silo: jusqu’à env. 200 tonnes par jour possibles
Remarques générales
- 1 t de chape fluide donne env. 1 m² de chape pour une épaisseur de pose moyenne de 50 à 55 mm
- env. 15 % d’eau pour 1 tonne de produit (+ eau de lavage)
Compensation légère et en hauteur à partir de Mix-Mobil
Béton polystyrène KBS 75:
- Tuyau à mortier: max. 80 m
- Besoin en eau: 80 litres par minute
- Puissance de refoulement: max. 20 m³/h
- Capacité du produit:
- Mix-Mobil seul: max. 20 m³
- Mix-Mobil + remorque polystyrène: max. 50 m³
- Mix-Mobil + remorque polystyrène + véhicule-silo: jusqu’à 200 m³/jour
Béton mousse KBS:
- Tuyau à mortier: max. 120 m, sur demande préalable jusqu’à 180 m
- Besoin en eau: 80 litres par minute (à partir de 20 m³ 150 l/min)
- Puissance de refoulement: max. 40 m³/h
- Capacité du produit:
- Mix-Mobil seul: max. 35 m³
- Mix-Mobil + véhicule-silo: jusqu’à 400 m³/jour
KBS Styro schnell:
- Tuyau à mortier: max. 120 m (pour pose horizontale, il faut placer un support en dessous tous les 25 m); sur demande préalable jusqu’à 180 m
- Besoin en eau: 50 litres par minute
- Puissance de refoulement: max. 12 m³/h
à partir d’un tuyau à mortier de100 m env. 6 m³/h max. - Capacité du produit:
- Mix-Mobil seul: max. 20 m³
- Mix-Mobil + remorque polystyrène: max. 50 m³
- Mix-Mobil + remorque polystyrène + véhicule-silo: jusqu’à 100 m³/jour
